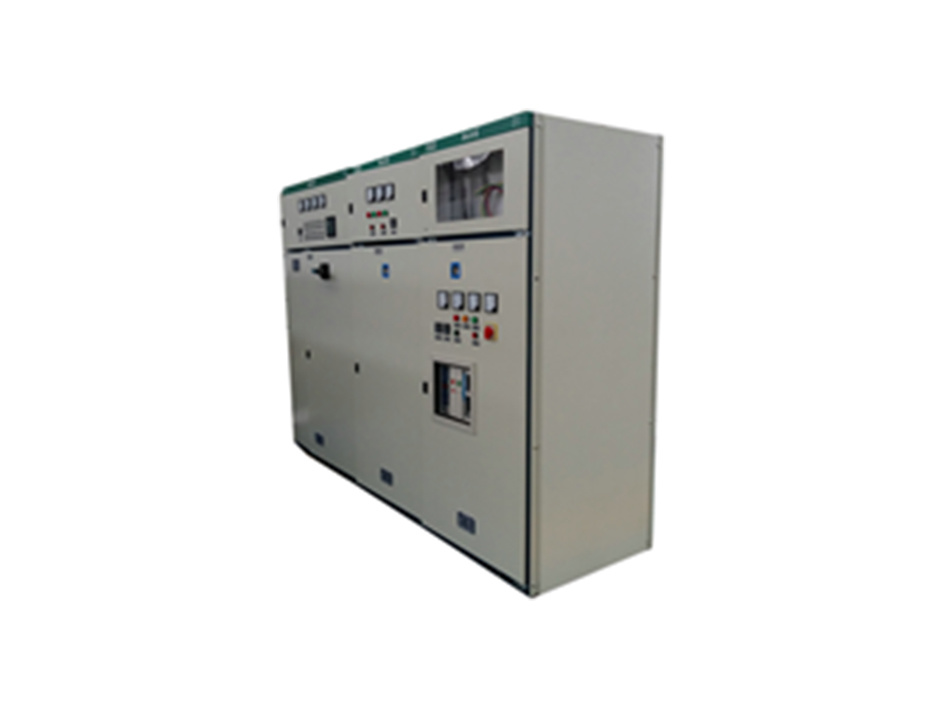

GGD低壓成套開關設備
GGD低壓成套開關設備適用于發電廠、變電所、工礦企業等電力用戶作為交流50HZ、額定工作電壓380V、額定工作電流至4000A的配電系統中作為動力、照明及配電設備的電能轉換、分配與控制之用。產品滿足GB/T 7251.1-2013 《低壓成套開關設備和控制設備 第1部分總則》、GB/T 7251.12-2013 《低壓成套開關設備和控制設備 第2部分： 成套電力開關和控制設備》等相關標準。
關鍵詞：
低壓
母線
額定
設備
成套
所屬分類：
產品介紹
產品簡介
GGD低壓成套開關設備適用于發電廠、變電所、工礦企業等電力用戶作為交流50HZ、額定工作電壓380V、額定工作電流至4000A的配電系統中作為動力、照明及配電設備的電能轉換、分配與控制之用。產品滿足GB/T 7251.1-2013 《低壓成套開關設備和控制設備 第1部分總則》、GB/T 7251.12-2013 《低壓成套開關設備和控制設備 第2部分： 成套電力開關和控制設備》等相關標準。
性能特點
骨架用8MF冷彎型鋼局部焊接而成，骨架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。
柜架和零部件外形尺寸及開孔尺寸按20的模數變化，零部件通用性強，適用性好，柜架與所用結構件均以螺絲釘緊固連接，減少了焊接變形和應力，使整個柜架挺直，增強了機械強度。
主母線排列在柜的上部后方，采用的ZMJ型母線夾為積木式結合結構，用高阻燃PP0合金材料熱鑄成型，機械強度和絕緣強度高，能承受50KA、峰值105KA的動、熱穩定的沖擊力，長期允許溫度可達120℃。
零母線配置在柜底，進出母線的位置適當提高，便于連接進、出線電纜。
型號說明
主要技術參數
|
額定工作電壓 |
V |
380、400（額定電流1600～4000A） |
|
額定絕緣電壓 |
V |
660、690（額定電流1600～4000A） |
|
主母線（水平母線）母線額定電流 |
A |
100～1000、600～1600、1000～3150、1600～4000 |
|
額定頻率 |
Hz |
50 |
|
主母線（水平母線）額定短時耐受電流 |
kA |
15、30、50、80 |
|
防護等級 |
|
IP30 |
